HDBaseT: Кратко о стандарте передачи аудио, видео и данных по одному кабелю

Введение: Проблема, которую решил HDBaseT

В мире профессиональных аудиовизуальных инсталляций долгое время существовала сложная проблема: как просто, надёжно и без потерь передавать на значительные расстояния не только видео и аудио высокого качества, но и сопутствующие сигналы управления, питание и данные? Решением стал стандарт HDBaseT (High-Definition Base T) — технология, позволяющая по одному недорогому кабелю «витая пара» (Cat5e/6) передавать комплексный сигнал на расстояние до 100 метров без сжатия и с минимальной задержкой. Эта статья подробно расскажет об истории создания, развитии, технических особенностях, текущем положении на рынке и сравнит HDBaseT с альтернативными технологиями.

История возникновения и развития стандарта

Истоки и основание альянса

Корни HDBaseT уходят в 2007-2009 годов, когда израильская компания Valens Semiconductor разработала базовую технологию. Её ключевой идеей было использование повсеместно распространённой, дешёвой и простой в прокладке кабельной инфраструктуры — сетевого кабеля RJ‑45 — для передачи высококачественного мультимедиа. Публичная демонстрация технологии состоялась в 2009 году на выставке CES. Для продвижения и стандартизации в июне 2010 года был основан HDBaseT Alliance, куда вошли такие гиганты индустрии, как LG Electronics, Samsung Electronics, Sony Pictures Entertainment и сама Valens Semiconductor. Официальный релиз первой версии спецификации HDBaseT 1.0 состоялся в том же году.

Эволюция версий стандарта

С момента запуска стандарт прошёл через несколько значительных обновлений, каждое из которых расширяло его возможности.

HDBaseT 1.0 (2010)

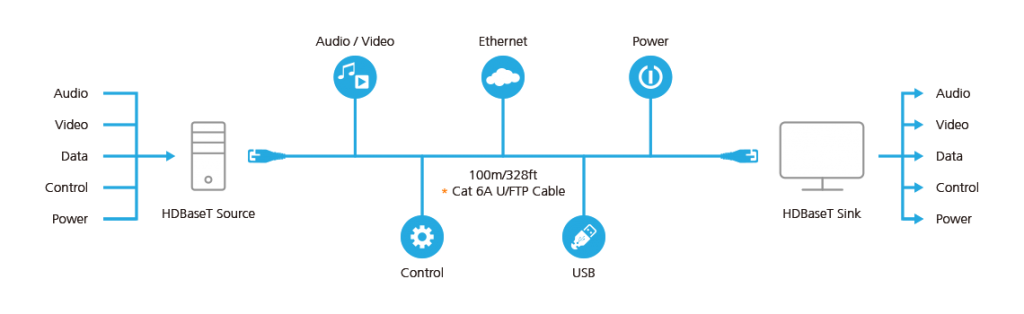

Первая версия заложила революционную концепцию 5Play, объединившую в одном кабеле:

• Видео: Передачу несжатого видео, включая 4K при 30 Гц.

• Аудио: Многоканальный цифровой звук.

• Ethernet: Канал данных со скоростью 100 Мбит/с.

• Управление: Сигналы ИК, RS‑232, CEC.

• Питание (PoH): Передачу мощности до 100 Вт для питания удалённых устройств.

HDBaseT 2.0 (2013)

Вторая версия формализовала и расширила возможности. Была добавлена поддержка отдельных аудиовходов (S/PDIF, I²S) и передача данных по USB 2.0, что сделало стандарт применимым для подключения интерактивных периферийных устройств.

HDBaseT 3.0 (2019)

Третья, наиболее современная основная версия, сделала качественный скачок:

• Поддержка несжатого видео 4K при 60 Гц с цветовой субдискретизацией 4:4:4.

• Увеличение скорости передачи данных Ethernet до 1 Гбит/с (1000Base‑T).

• Улучшенная поддержка USB для нужд видеоконференцсвязи и коллаборации.

• Для стабильной работы рекомендуется кабель категории 6a.

  В линейке оборудования AV-BOX имеется множество устройств, использующих HDBaseT версии 3.0, например TPUH660, TPUH640 и TPUH503.

HDBaseT-USB3 (2024)

Специализированное расширение, отвечающее запросам рынка гибридной работы. Позволяет передавать на 100 метров интерфейс USB 3.2 Gen 1 (до 5 Гбит/с) вместе с управлением, питанием и синхронизацией кадров, идеально подходя для подключения камер, интерактивных досок и другой периферии. В линейке AV-BOX имеются устройства, поддерживающие это расширение HDBaseT, например, U3-302H.

Технические особенности и преимущества

Главной технологической особенностью HDBaseT является передача без сжатия (zero-latency), обеспечивающая нулевую или пренебрежимо малую задержку (менее 100 микросекунд на 100 м). Это критически важно для синхронного видео, игр и интерактивных приложений. Достигается это за счёт адаптивной модуляции сигнала (например, PAM-16) и сложной цифровой обработки.

Ключевые преимущества стандарта:

• Универсальность (5Play): Передача всего комплекса сигналов по одному кабелю.

• Дальность и качество: Гарантированная передача несжатого 4K-видео на 100 метров.

• Экономичность: Использование недорогой и распространённой кабельной инфраструктуры (Cat5e/6).

• Простота установки: Решения «точка-точка» часто работают по принципу plug-and-play.

• Power over HDBaseT (PoH): Возможность запитать телевизор, проектор или другое устройство без отдельной розетки.

Сравнение HDBaseT с альтернативными технологиями

HDBaseT занимает уникальную нишу между классическими интерфейсами и сетевыми решениями.

HDBaseT vs. HDMI

HDBaseT не заменяет HDMI, а эффективно его расширяет. В то время как HDMI остаётся стандартом для прямого подключения устройств на коротких расстояниях (до 15-20 метров), HDBaseT решает его главный недостаток — ограниченную дальность, сохраняя при этом полную полосу пропускания и качество сигнала на дистанции до 100 м. Кроме того, HDMI не передаёт питание и имеет ограниченные возможности по передаче Ethernet.

HDBaseT vs. AV-over-IP (HDMI over IP)

Это сравнение двух принципиально разных архитектур. Выбор зависит от конкретных задач проекта.

Текущая ситуация на рынке и перспективы

HDBaseT является зрелой и активно развивающейся технологией с устоявшейся экосистемой производителей. Альянс HDBaseT продолжает активно работать, представляя новые решения на ключевых отраслевых выставках.

Рынок продолжает демонстрировать устойчивый рост. Согласно исследованию, мировой рынок устройств-удлинителей на основе HDBaseT в 2024 году оценивался в 462 млн долларов США, а к 2031 году прогнозируется его рост до 704 млн долларов.

Перспективы и ниша: Несмотря на растущую популярность AV-over-IP для крупных и гибких развёртываний, HDBaseT сохраняет прочные позиции в своей нише. Его будущее связано с проектами, где критически важны:

• Гарантированная полоса пропускания и нулевая задержка.

• Простота развёртывания и надёжность.

• Предсказуемая работа в фиксированной топологии.

Появление HDBaseT-USB3 чётко показывает, что стандарт адаптируется к современным трендам, таким как гибридная работа и видеоконференцсвязь, оставаясь актуальным решением для профессионального AV-сектора.

Заключение

HDBaseT совершил революцию в индустрии аудиовизуальных инсталляций, предложив элегантное и экономичное решение сложной проблемы передачи сигналов. От идеи «удлинения HDMI» он вырос в полноценный, многофункциональный стандарт, основанный на концепции 5Play. Обладая уникальными преимуществами в виде передачи без сжатия, низкой задержки и комплексного подхода, HDBaseT продолжает занимать важное место на рынке. В то время как AV-over-IP доминирует в вопросах масштабируемости и гибкости, HDBaseT остаётся оптимальным выбором для проектов, где приоритетом является бескомпромиссное качество, надёжность и простота в рамках фиксированной инфраструктуры.
